Установка магнитолы на ваз 2110

Содержание статьи:

0:37

1. Установка штатной магнитолы от УАЗ Патриот в ВАЗ 2110

0:140

2. Характеристики магнитолы Sony CDX-GT200S для ВАЗ 2110

0:231

3. Подключение магнитолы ВАЗ 2110 к аккумулятору

0:321

4. Установка магнитолы Pioneer AVH-160DVD 2DIN на ВАЗ 2110

0:408

5. Устранение утечки аккумулятора при подключении магнитолы в ВАЗ 2110

0:544

1. Установка штатной магнитолы от УАЗ Патриот в ВАЗ 2110

Купил б.у штатку от УАЗ Патриот. Хотя, были мысли проверить штатку от Приоры, но всё-таки решил, что УАЗ Патриот.

0:852

Установка штатной магнитолы от УАЗ Патриот в ВАЗ 2110

1:1357

Вот она та самая штатная магнитола от УАЗ Патриот. Прямоугольной формы и вытянута по бокам. Естественно, что бы её воткнуть пришлось спилить боковые стороны в плоть до платы ровненько аккуратно ножовкой по металлу.

1:1753


2:2258

Для того, магнитолы чтобы воткнуть штатку пришлось спиливать планки для удержания 1DIN магнитолы. Точнее названия планки не знаю прошу не ругать.

2:247


3:752

Ну вот воткнул кое как пришлось раздвинуть проём.

3:846


4:1351

Но как прогадал нижний край магнитолы я не пилил значит возможно встала бы и приоровская штатка не только по бокам, но и по нижним и верхним краям.

4:1621


5:2126

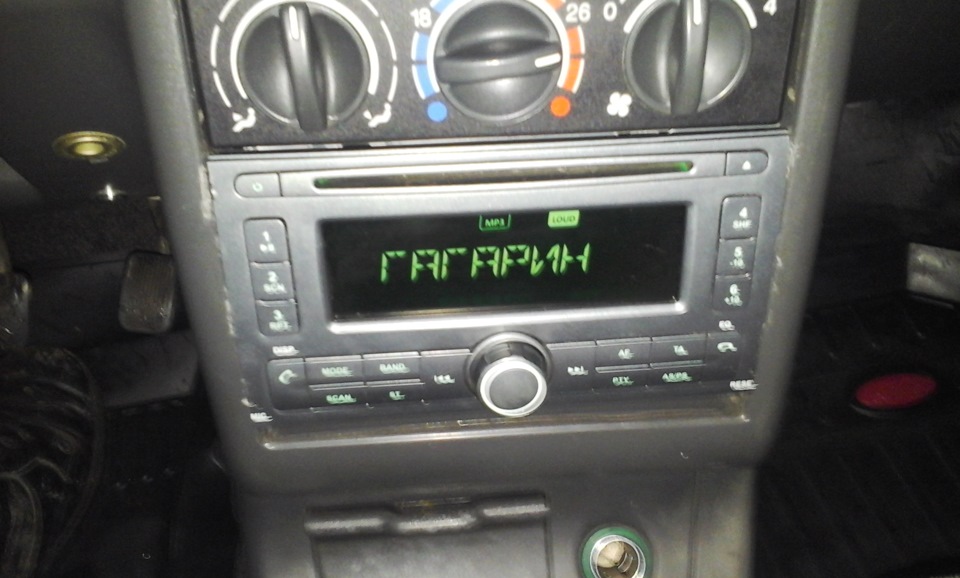

А так выглядит классно особенно ночью. Осталось чуть-чуть косметически подправить края

5:163

Ну вот выглядит классно разъёмы для подключения идут евро от Приоры. А что касается музыки, - намного лучше, чем та, что у меня была Alpein.

5:411

2. Характеристики магнитолы Sony CDX-GT200S для ВАЗ 2110

Характеристики магнитолы Sony CDX-GT200S для ВАЗ 2110

6:1007

Подарили мне такую магнитолку - простая и надежная, не тормозит, звук хороший, есть поддержка саба, жаль что без USB, слушаю музыку через AUX с телемобайла.

6:1286

Характеристики:
CD-R/CD-RW/MP3/WMA
Цифровой фильтр
8 fs
Цифроаналоговый преобразователь (ЦАП)
24 бит
Диапазон воспроизводимых частот (Гц)
10 — 20 000
Допуск (дБ)
+ 1
Отношение сигнал/шум (дБ)
120.0

6:1623

Усилитель
Платформа мощности S-MOSFET
Выходная мощность, DIN 45324 при 4 Ом (Вт)
4 x 26
Макс. выходная мощность, 1 кГц при 4 Ом (Вт)
4 x 50

6:1850

3-полосный эквалайзер EQ 3
1 предварительно усиленный выход (стерео RCA)
Фильтр низких частот с возможностью выбора в режиме Sub
Управление низкочастотным звуком в режиме Sub
Передний аудиовход AUX (мини-разъем 3,5 мм)

6:2238

Еще купил в автозапчястях ISO колодки, 55руб за пару. Что понравилось в этой магнитолке, так это клемма для соединения желтого и красного проводов.

6:266


7:771


8:1276


9:1781

3. Подключение магнитолы ВАЗ 2110 к аккумулятору

После установки сабвуфера появилась проблема: магнитола при высоких низких частотах начинала отключаться. Было решено подключить ее напрямую к аккумулятору
Заехал в магазин купил провод (2 метра). А так как на ВАЗ 2110 магнитола установлена низко, и при переключении передач я иногда задевал кнопку выключения звука, заодно решил поднять ее и установить вместо Блока индикации и часов.

9:2578

Подключение магнитолы ВАЗ 2110 к аккумулятору

10:504

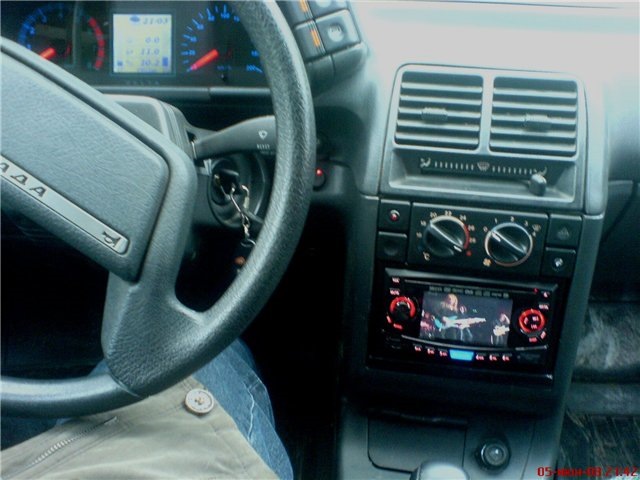

Так была установлена магнитола

10:565


11:1070

Иногда при переключении задевал кнопку и звук отключался

11:1179


12:1684

Вытаскиваем магнитолу и рамку, которая ее держит

12:1777


13:2282

Подцепляем провода, которые пойдут на АКБ автомобиля и на массу (желтый (+) на акб красный (+) на замок зажигания или тоже на АКБ и черный (-) на массу авто

13:276


14:781

Вставляем рамку на место часиков и вытаскиваем провода

14:886


15:1391

Подключаем магнитолу и вставляем ее на место

15:1477


16:1982

Ставим блок индикации и часы и все готово

16:2061


17:504

Теперь при переключении передач кнопка звука не задевается и управление магнитолой стало намного удобнее.

17:704


18:1209

4. Установка магнитолы Pioneer AVH-160DVD 2DIN на ВАЗ 2110

Купил себе магнитолу, старая надоела. Хотелось хорошего звука посоветовали взять Pioneer AVH-160DVD.

18:1469

Установка магнитолы Pioneer AVH-160DVD 2DIN на ВАЗ 2110

19:1974

В момент установки магнитолы уже был подключен усилитель и проложен установочный комплект Mystery MAK-4.08, парится не стал и взял плюс оттуда он идёт на прямую к АКБ. Почему так поставил сейчас скажу многие обладатели таких магнитол сталкиваются с тем, что при запуске двигателя в момент, когда стартер крутит ДВС магнитола отключается и начинает грузится заново. Это доставляет некое неудобство. А выключается из-за просадки напряжение в борт сети.

19:2789


20:504

Примерно так выглядит Установочный комплект Mystery MAK-4.08

20:607

Думаю, установка магнитолы на ваз 2110 проблемы с подключением не будет. Единственное что я сделал для своего удобства это чтобы магнитола отключалась, когда я ставлю машину на охрану и когда я снимаю с охраны она самопроизвольно включалась вот схема.

20:1012


21:1517

Светло-зеленый провод, который должен подключаться к ручнику, кинул на массу чтобы показывало видео.
Дальше начал производить манипуляции с панелью, вынул часы и бортовой компьютер.
Чтобы разместить магнитолу в два слота, нужно удалить часть перегородок.

21:1990


22:2495

Перекусываем (главное, потом то, что где переломали перегородку, там все было ровно).

22:156

Ставим рамку от магнитолы, подключаем и получаем радость.
Время установки 1,5 часа
Сразу оговорюсь, фото не моей машины, так как я разобрал панель.

22:426


23:931

5. Устранение утечки аккумулятора при подключении магнитолы в ВАЗ 2110

23:1062

На днях у меня неожиданно сдох аккумулятор, и я решил померить токи утечки. Тыкаю мультиметром и вижу 140мА, что довольно много. Ток утечки не должен превышать 50мА.

23:1360

Устранение утечки аккумулятора при подключении магнитолы в ВАЗ 2110

24:1865

Вытащив, по очереди все предохранители в монтажном блоке я обнаружил, что цепь с бортовым компьютером кушает около 15мА, что совсем не много, все остальные цепи тоже в норме. Далее проверил цепь магнитолы, вытащил предохранитель, и о чудо, ток утечки всего 20мА, получается, что магнитола жрёт 120мА, прожорливая сволочь.

24:2445


25:504

Магнитола отключена

25:545

Я вспомнил, что подключал её на прямую к аккумулятору, причём напрямую подключил оба провода, жёлтый и красный. Желтый это постоянные +12, который отвечает за питание памяти магнитолы и питание силовой части магнитолы. Красный, который по правилам подключается к замку зажигания и отвечает за включение магнитолы. Естественно если подключать по правилам, к замку, то ток утечки будет около 10мА, но музыку можно будет слушать только при включенном зажигании, что не есть гут. На одном из вазовских форумов, я нашел отличное решение. Подключить красный провод к серому проводу БСК, на котором появляется +12 при вставленном в зажигание ключе.

25:1711


26:2216


27:504

На колодке БСК это 5 пин.

27:551


28:1056

На мой взгляд, очень удобно, вставляем ключ в замок, магнитола работает, вытаскиваем ключ, магнитола выключается. Теперь я никогда не забуду музыку в машине.

28:1345

Проверяю ток утечки, ключ в замке — 140мА, ключ в кармане — всего 30мА.

28:1472


29:1977

Правильный ток утечки

29:2021


30:504
