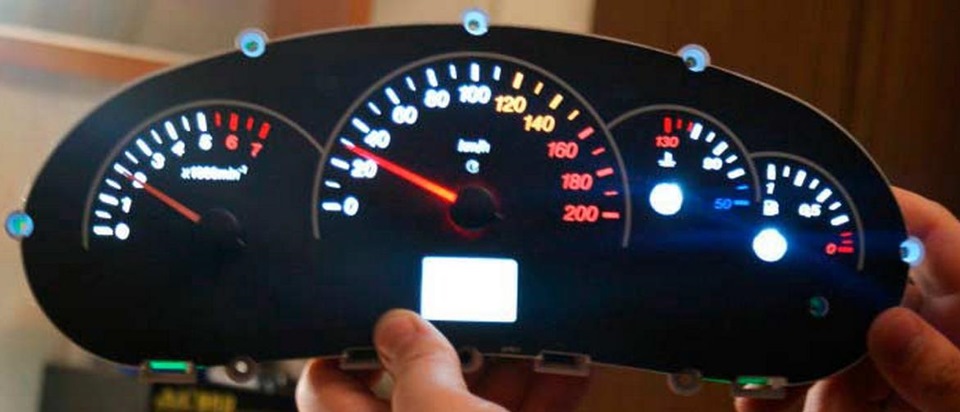

Приборная панель (комбинация приборов) у Калины очень простая и информативная:

Комбинация приборов Лада Калина
  1. Тахометр - показывает частоту вращения коленвала подсветка панели приборов на приору двигателя (не рекомендуется экплуатировать авто когда стрелка тахометра находится в красной зоне);
  2. Указатель левого поворота - зеленый мигающий свет при включении левого поворота;
  3. Спидометр - показывает скорость движения автомобиля;
  4. Указатель правого поворота - зеленый мигающий свет при включении правого поворота;
  5. Указатель температуры охлаждающей жидкости - не рекомендуется эксплуатировать авто когда стрелка температуры охлаждающей жидкости находится в красной зоне (температура более 115°C) - при этом раздается постоянный (в течение 5 секунд) сигнал зуммера пока температура жидкости не снизится до 110°C;
  6. Указатель уровня топлива - при достижении стрелкой красной зоны загорается оранжевый индикатор резерва топлива, который говорит о том, что топлива осталось около 5 литров. Не рекомендуется "выпивать" полностью топливо, поскольку топливная система двигателя может засориться, что повлечет за собой временные и денежные затраты;
  7. Сигнализатор резерва топлива - сигнализирует о необходимости дозаправки, при этом раздается прерывистый (2 по 0,25 секунды) звуковой сигнал зуммера;
  8. Кнопка сброса показаний суточного пробега - при нажатии кнопки показатели суточного пробега сбрасываются в ноль;
  9. Аварийка - красный мигающий свет, при этом мигают габаритные огни автомобиля, свидетельствуя о его неисправности;
  10. Сигнализатор электроусилителя руля (вариантное исполнение) - загорается оранжевым цветом при включении зажигания и гаснет после запуска двигателя (чем больше вывернуты колеса автомобиля при включении зажигания, тем дольше не гаснет индикатор);
  11. Дальний свет - синий цвет при включении дальнего света фар в ночное время;
  12. Стояночный тормоз - красный цвет при включенном стояночном тормозе (ручнике);
  13. Габариты - зеленый цвет при включении габаритных огней и ближнего света;
  14. Сигнализатор айрбега (вариантное исполнение) - загорается оранжевым светом при включении зажигания и гаснет после запуска двигателя;
  15. Аварийное давление масла - загорается красным светом при включении зажигания и гаснет после запуска двигателя;
  16. Иммобилизатор - загорается оранжевым светом и отображает состояние панели иммобилизатора и режим охраны авто;
  17. ЖК индикатор компьютера - верхняя строка показывает общий или суточный пробег, нижняя строка (по выбору) - текущее время, температура окружающего наружного воздуха, время движения после последнего обнуления, средний расход топлива, мгновенный расход топлива, остаточный запас хода, средняя скорость авто с момента последнего обнуления, количество израсходованного топлива;
  18. Сигнализатор непристегнутых ремней безопасности (вариантное исполнение) - загорается красным светом если не пристегнуты ремни безопасности, при этом раздается прерывистый звуковой сигнал зуммера;
  19. Сигнализатор разряда АКБ - загорается красным светом при включении зажигания и гаснет после запуска двигателя;
  20. Сигнализатор аварийного уровня тормозной жидкости - загорается красным светом при включении зажигания и гаснет после запуска двигателя;
  21. Сигнализатор неисправности электронного распределения тормозных сил (вариантное исполнение) - загорается красным светом при включении зажигания и гаснет после режима самотестирования (через 1-2 секунды);
  22. Сигнализатор износа тормозных колодок (вариантное исполнение);
  23. Сигнализатор неисправности АБС (вариантное исполнение) - загорается оранжевым светом при включении зажигания и гаснет после режима самотестирования (через 1-2 секунды);
  24. Сигнализатор "Двигатель" - загорается оранжевым светом при включении зажигания и гаснет после запуска двигателя.

Вид приборной панели Калины в первоначальный момент включения зажигания:

Приборная панель Лады-Калины

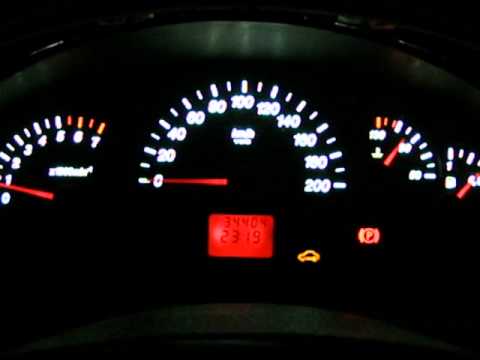

Вид приборной панели Калины при включенном зажигании через 1-2 секунды:

Приборная панель ВАЗ-1117

После пуска двигателя (в норме) в светлое время суток все индикаторы должны погаснуть.
