Подставка для планшеты

Смотрел однажды фильм на айпаде, и вдруг надоело подкладывать под планшет что попало. Есть же подставки. Но до подставки в магазине — километры и деньги, а надо прямо сейчас и бесплатно.

Есть листы картона и клей.
Задача: быстро, просто и дешево сделать подставку для планшета.

Что требуется от подставки: устойчивость, легкость установки и снятия планшета, возможность установки под разными углами, чтобы не ломалась.

Углы. Как минимум, нужно положение с небольшим наклоном для индивидуального использования, и почти вертикальное положение, чтобы было видно нескольким зрителям.

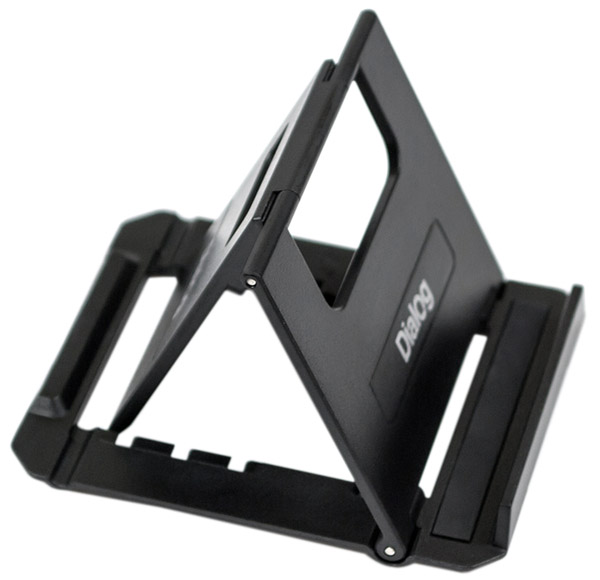

Какие бывают подставки?

http://images.yandex.ru/yandsearch?text=подставка+для+айпада

http://images.yandex.ru/yandsearch?text=подставка+для+планшета

http://images.yandex.ru/yandsearch?text=подставка+для+планшета+своими+руками

подставка src="https://ic.pics.livejournal.com/showreal/24119920/54938/54938_original.jpg" alt="stand-exist" title="stand-exist">

Подходящего прототипа для изготовления своими руками не встретил. Не подходит: сложность, зависимость от материала и технологии, невысокая надежность движущихся частей.

Движущихся частей быть не должно, но должны быть разные углы установки. Подставка должна быть из простого материала (картон, в данном случае), но надежной и устойчивой.

Решение.
Цельная конструкция с тремя фиксированными углами. Треугольное сечение.

concept

Распределить углы треугольника для трех вариантов установки.

Сумма углов треугольника 180 градусов, сумма углов отклонения передней грани от вертикали 90 градусов. Планшет можно будет ставить под углами 15, 30 и 45 градусов от вертикали, переворачивая подставку на нужную сторону.

angles

Добавить в схему фиксаторы для планшета.

holders

Определить размеры сечения конструкции.

Минимальный: находясь на самой короткой грани, планшет должен стоять устойчиво (центр тяжести ниже верха короткой грани).

Максимальный: самая длинная грань не должна быть длиннее короткой стороны планшета.

Определить ширину подставки.
Критерий простой: чтобы нормально было. Чуть меньше ширины планшета.

Сделать макет и опробовать.

Процесс.
Листы гофр-картона склеиваются клеем ПВА.

IMG_0540

IMG_0545

IMG_0547

IMG_0549

IMG_0561

IMG_0563

Торцы на образце оклеены скетчем, чтобы картон не протирал корпус устройства.

Итого:

IMG_0615

IMG_0616

IMG_0617

IMG_0618

IMG_0619

IMG_0620

IMG_0621

IMG_0614

За верхушку удобно брать и переносить вместе с планшетом:

1004201317004

1004201317002

1004201317003

Три угла наклона:

IMG_0622

IMG_0623

IMG_0624

Образец благополучно работает в течение месяца.


Источник: http://showreal.livejournal.com/43532.html
