Предохранители / Патроны к предохранителям (плавкие вставки) /

Цена за 1 шт.
в рублях с НДС Кол-во
720.00

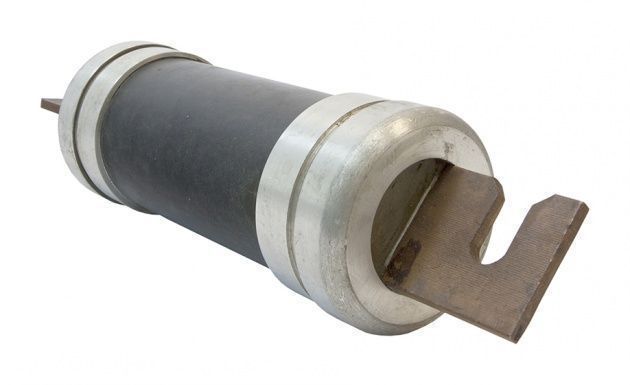

Патрон ПТ-1.2-10-31,-31,5 У3

Патрон ПТ-1.2-10-31,5-31,5 У3 является заменяемым элементом высоковольтного предохранителя ПКТ-102-10-31,5-31,5 У3 и предназначен для защиты патрон силовых трансформаторов, воздушных кабельных линий в сетях напряжением 10 кВ.

Структура условного обозначения

  • П – предохранитель
  • Т – для силовых трансформаторов
  • 1 – однополюсный, с указателем срабатывания
  • 2 – конструктивное исполнение контакта
  • 10 – номинальное напряжение, кВ
  • 31,5 – номинальный ток предохранителя, А
  • 31,5 – номинальный ток отключения, кА
  • У – климатическое исполнение по ГОСТ 15150-69
  • 3 – категория размещения по ГОСТ 15543.1-89

Устройство и принцип действия

Патрон ПТ-1.2 является токоограничивающим. Патрон состоит из фарфорового корпуса с металлическими колпачками на торцах. Внутри находится токопроводящий плавкий элемент и наполнитель (кварцевый песок). Срабатывание патрона определяется по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после перегорания нихромовой проволоки.
Не допускается применение патронов ПТ в сетях с напряжением, меньшим номинального напряжения патрона и предохранителя.
У патрона ПТ категории размещения У3 имеются дополнительные детали, герметизирующие внутреннюю полость патрона.

Технические характеристики

Наименование Единица измерения Значение
Номинальное напряжение кВ 10
Номинальный ток А 31,5
Номинальный ток отключения кА 31,5
Диаметр мм 72
Длина мм 464
Масса кг 3,4

Условия эксплуатации

  • номинальные значения климатических факторов среды по ГОСТ 15150-69 и ГОСТ 15543-70 для патронов ПТ-1.2 согласно климатическому исполнению У категории размещения 3
  • высота установки над уровнем моря - не более 1000 м
  • температура окружающей среды -45...+45°С
  • окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию
  • отсутствие резких толчков, ударов, вибрации
  • место установки должно быть защищено от попадания брызг масла, эмульсий
  • патрон должен надежно работать в условиях воздействия на него механических факторов по группе М7 ГОСТ 175161-90
  • металлические части, подвергающиеся воздействию факторов внешней среды, должны быть защищены от коррозии по ГОСТ 9.303, ГОСТ 9.401








Источник: http://uralen.ru/catalog/pred/group-33/356.html
