Как сделать лестницу с забежными ступенями

Выберите проекцию:

Чертеж лестницы (вид сбоку)Чертеж лестницы (вид сверху)drwStairsLyingSaddleTAltЧертеж второго косоураДетали ступеней
PDF-файл
PDF-файл

Скачать pdf-файл с изображениями чертежей и 3D-проекции, а также с подробными результатами расчёта и материалов.

2058 скачиваний

PNG-файл
PNG-файл

Скачать zip-архив с png-файлами изображений чертежей и 3D-проекции.

2765 скачиваний

OBJ-файл
OBJ-файл

Скачать obj-файл с элементами сцены, которые выделены во вкладке "Вид в 3D". Такой файл можно открыть в 3ds Max, ArchiCAD, AutoCAD или других программах работающих с 3D-графикой.

1969 скачиваний

Отправить по e-mail
Отправить по e-mail

На указанный Вами адрес электронной почты будет отправленно письмо с pdf-файлом расчёта и сохраненными изображениями чертежей и 3D-проекции.

3153 скачивания

Добавить закладки

Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.

Через соц. сети

Сохраните в соц. сети.

Уникальный и удобный инструмент
Уникальный и удобный инструмент

Калькулятор будет работать прямо на вашем сайте. Мы не переманиваем к себе ваших посетителей, а фактически — дарим удобный и полезный инструмент.

Польза вам и вашим посетителям
Польза вам и вашим посетителям

Увеличьте количество своих посетителей, размещая наши виджеты на своем сайте. Пользователи будут рекомендовать Ваш сайт, получив однажды успешный опыт.

Прибавка к популярности
Прибавка к популярности

Размещайте виджет на сайте или прямо в публикациях своего блога. Пользователи будут возвращаться к Вам снова, потому что наши калькуляторы — просты и удобны.

Легко настроить и установить
Легко настроить и установить

Вы можете установить на свой сайт любой из доступных виджетов калькулятора. Просто выберите нужный, скопируйте полученный код и установите на сайт.


Узнайте на что способен виджет здесь

Или прокачайте свой сайт прямо сейчас и начните получать больше клиентов!

Результаты расчета

Общее для косоуров
  • лестницу

    Ширина доски: 22.6 см

  • Ширина доски в запиле: 9.2 см

  • Угол наклона: 30.4 °

  • Толщина: 5 см

  • Запил по горизонтали (oX): 26.7 см

  • Запил по вертикали (oY): 15.6 см

Верхний косоур
  • Длина: 376.3 см

  • Высота: 182.5 см

  • Ширина марша: 320 см

  • Высота марша: 203.1 см

Нижний косоур
  • Длина: 90.3 см

  • Высота: 41.9 см

  • Ширина марша: 80 см

  • Высота марша: 46.9 см

Ступени
  • Длина: 85 см

  • Толщина: 5 см

  • Ширина шага: 31.7 см

  • Высота шага: 15.6 см

Подступенки
  • Высота: 10.6 см

  • Длина: 80 см

  • Толщина: 2.5 см

Площадка
  • Высота: 62.5 см

  • Длина: 80 см

  • Длина с учётом выступа края: 85 см

  • Ширина: 160 см

Материалы конструкции

Верхний косоур
  • Ширина: 22.6 см

  • Длина: 376.3 см

  • Толщина: 5 см

  • Количество: 2 шт

  • Объём: 0.085 м³

Нижний косоур
  • Ширина: 22.6 см

  • Длина: 90.3 см

  • Толщина: 5 см

  • Количество: 2 шт

  • Объём: 0.02 м³

Ступени
  • Ширина: 31.7 см

  • Длина: 80 см

  • Толщина: 5 см

  • Количество: 15 шт

  • Объем: 0.19 м³

Площадка
  • Ширина: 160 см

  • Длина: 85 см

  • Толщина: 5 см

  • Количество: 1 шт

  • Объём: 0.068 м³

Подступенки
  • Высота: 10.6 см

  • Длина: 80 см

  • Толщина: 2.5 см

  • Количество: 16 шт

  • Объем: 0.032 м³

Указанные «Размеры»

Пролёт
  • Высота пролёта: 250 см

  • Длина пролёта: 400 см

  • Ширина лестницы: 80 см

Ступени
  • Общее количество: 14 шт

  • Количество нижних: 3 шт

  • Толщина: 5 см

  • Выступ края: 5 см

Общее для косоуров
  • Толщина: 5 см

Подступенки
  • Толщина: 2.5 см

Калькулятор лестницы онлайн с поворотом на 180 градусов рассчитает все необходимые параметры деревянной двухмаршевой лестницы на косоурах с поворотной площадкой на 180 градусов.

Результатами расчета станут:

  • 3D модель поворотной лестницы на 180,
  • подробные чертежи,
  • рассчитанные размеры будущей лестницы
  • существенная экономия вашего времени, которое вы бы потратили, рассчитывая все самостоятельно!



Данные для расчета лестницы с поворотом на 180 онлайн

Для онлайн расчета лестницы с поворотом 180 градусов вам необходимо внести исходные данные - высоту проема (между чистым полом верхнего этажа и полом нижнего этажа), предполагаемую длину лестницы и ее ширину, а также предполагаемое количество ступеней (которое в процессе работы с калькулятором можно пробовать методом перебора для получения идеальной конструкции двухмаршевой лестницы).

Рекомендации по идеальным размерам ступеней, оценке безопасности и комфортности лестницы будут приведены ниже. При расчетах лестницы часто прибегают к формуле "идеальной безопасной лестницы", разработанной несколько столетий назад французским инженерем Блонделем: 2 высоты ступени + ширина ступени = 63 см. Стандартная длина шага 60 - 63 см.

Какие данные вы получите в ходе расчетов?

Программа оценит введенные вами входные данные по свободному пространству в доме, которое вы хотите отвести под лестницу поворотную на 180 градусов. На основании введенных размеров будет рассчитан:

  • угол наклона лестницы на косоурах, который вы самостоятельно сможете сравнить с приведенным ниже оптимальным углом.
  • размеры ступеней и подступенков - высота, ширина
  • размеры площадки
  • размеры косоуров, размеры запилов

Также будут сформированы 3D модель лестницы и различные подробные чертежи.

Чертежи двухмаршевой лестницы с поворотом на 180 градусов

 По итогам расчетов онлайн программа лестницы сформирует чертежи на соответствующих вкладках:

  • вид лестницы сбоку

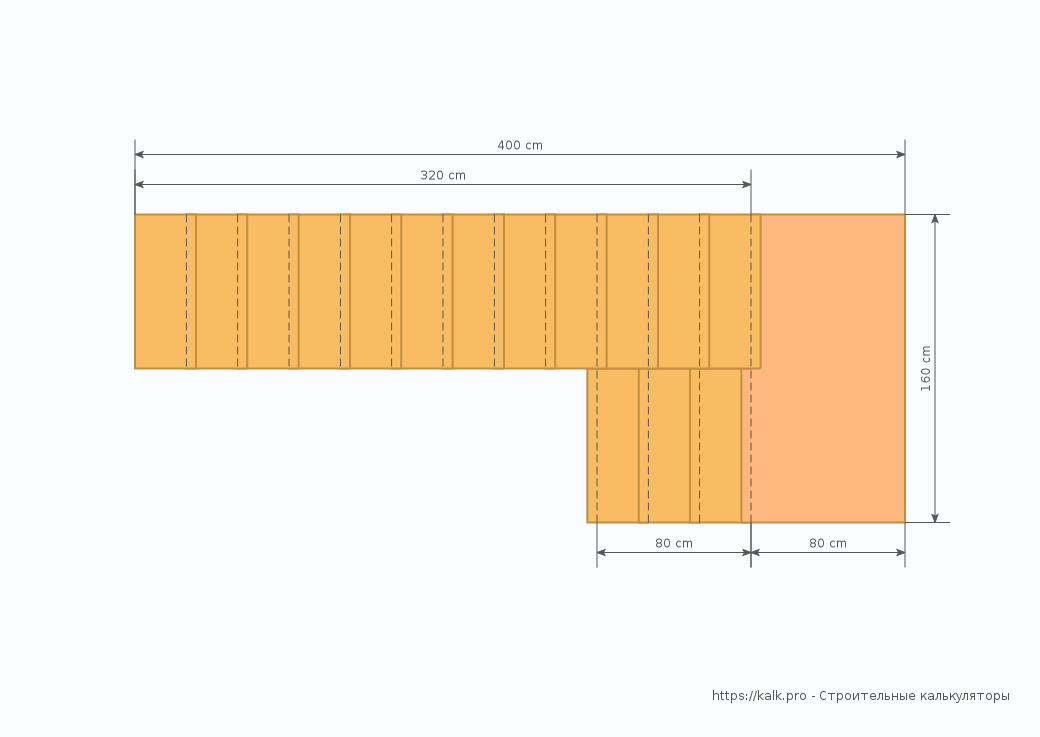

  • вид лестницы сверху

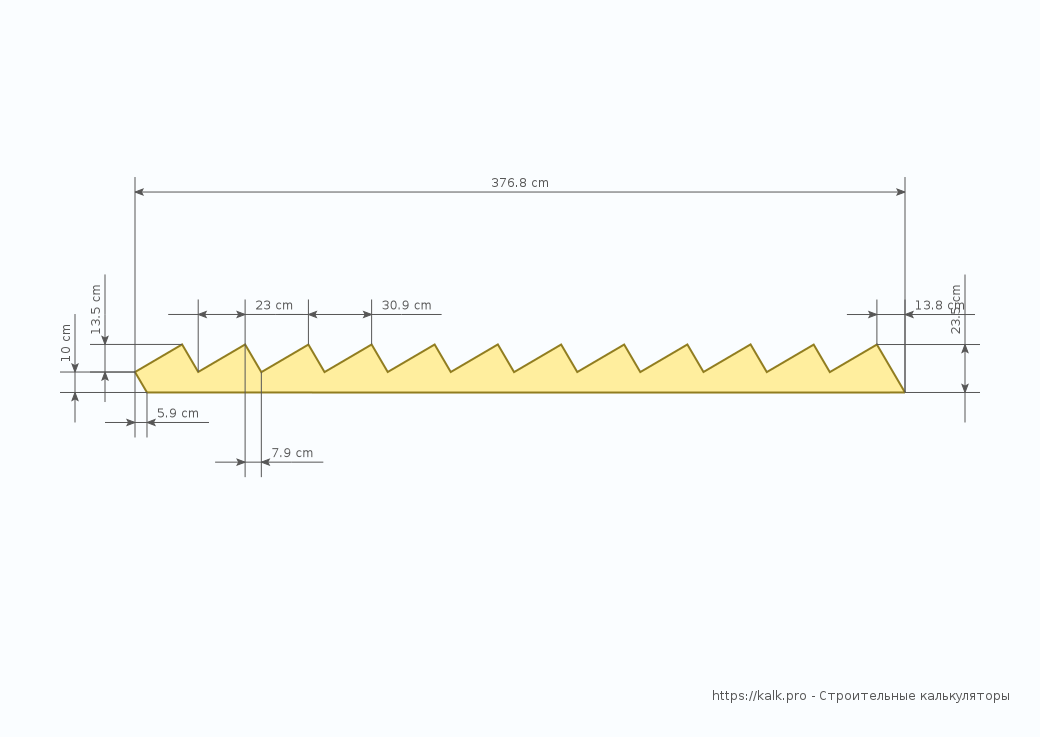

  • чертеж косоуров верхнего марша

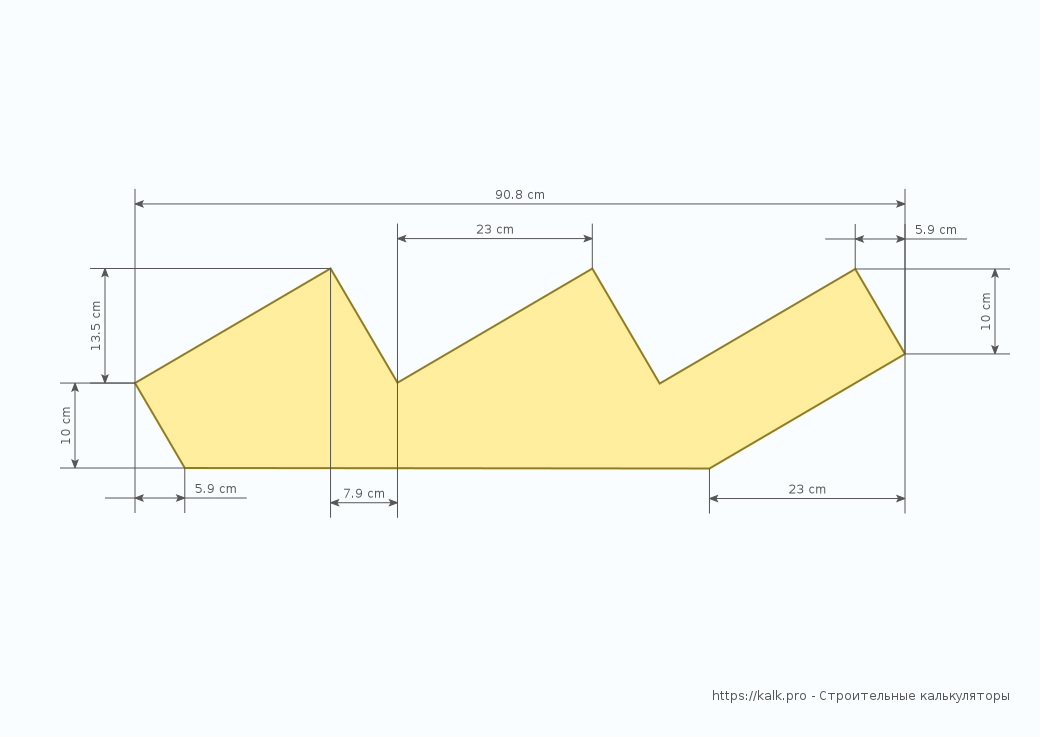

  • чертеж косоура нижнего марша
  • подробный чертеж ступеней

 Итоговые чертежи содержат все необходимые размерные обозначения.

Давайте теперь посмотрим, какие же размеры и параметры присущи удобным, практичным и безопасным лестницам.

Оптимальные параметры лестницы для удобной конструкции

На стадии проектирования очень важно внимательно отнестись к требованиям высоты ступеней, углу наклона лестницы, ведь переделать в дальнейшем будущем уже построенную и неудобную лестницу будет очень сложно. На практике при проектировании и строительстве деревянной лестницы чаще всего используют следующие размерности и параметры:

  • Угол наклона деревянной лестницы -  29 - 35 градусов. Всё, что ниже приближается по функциональности к пандусам, занимает много места в доме. Всё, что выше - приближается больше к чердачному варианту крутой приставной лестницы, ходьба по такой лестнице неудобна, зачастую просто опасна.
  • Ширина лестницы. За стандартную величину в частном доме принимают 90 - 110 см. Если свободное пространство ограничено, можно ширину проема заузить, минимальное критическое значение - 80 см. Не забывайте, что по такой лестнице не только нужно будет ходить по одному человеку, но как сделать лестницу с забежными ступенями иногда переносить мебель и крупногабаритные предметы, которые попросту не поместятся в узкий проем.
  • Высота и ширина ступеней. Согласно стандартам максимальная удобная и нетравмоопасная высота ступенек не может превышать 200 мм. Обычно 15 - 17 см. Оптимальная ширина ступени 27 - 30 см - таким образом нога взрослого человека отлично помещается на ступень, а оптимальная высота ступени позволяет не напрягать сильно ноги во время подъема или спуска.
  • Толщина ступени. Для изготовления ступеней используют деревянные доски толщиной 4 - 5 см (тонкая будет скрипеть). Для подступенка оптимальная толщина — 2,5 - 3 см.
  • Свес ступени. Минимальный выступ деревянной ступени (свес) над подступенком - 30 мм, максимальный - 40 мм. Свес увеличивает поверхность ступени.
  • Количество ступеней для одного пролета лестницы - не более 18 штук. В среднем 10 - 12, но, конечно, это зависит от длины марша. Советуем количество ступенек сделать нечетным - таким образом, начинать и заканчивать подъем или спуск по лестнице вы будете одной и той же ногой.
  • Высота перил должна начинаться от 90 см в целях безопасности.
  • Высота в проходе лестницы - от любой ступеньки марша до пола верхнего этажа или перекрытия верхнего марша лестницы, должна составлять от двух метров.
  • Толщина косоура - изготавливается из доски толщиной в среднем 5 - 7 см.

Если говорить о нагрузках, которые испытывает стандартная лестница в жилом доме  - 300 кг/м². Прогиб не должен превышать 1/400 пролёта.


Источник: https://kalk.pro/stairs-wooden/angle180-saddle-2x/
